DOMNUL32-5 ⅡDesignul de detaliu al strungului CNC elvețian

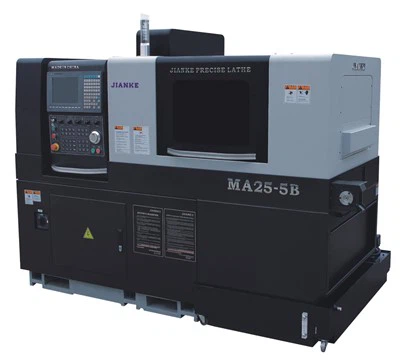

A,Aaspectul

product-1-1

Diagrama structurii postului sculei mecanice

product-697-642 product-882-661

拔插模块化

product-1-1

1,Descriere

Caracteristici:

1. Se adoptă rulmenți NSK importați și șuruburi liniare THK pentru șine, ceea ce realizează un progres ridicat și o durată lungă de viață

2. Alegerea liberă între bucșă de ghidare sau bucșă de ghidare fixă, economisind materiale și randament ridicat. Alegeți bucșe de ghidare a distribuției de energie și bucșe de ghidare a legăturii pentru beneficii mai bune.

3. Axurile principale și auxiliare sunt axuri electrice răcite cu ulei, care nu au răcire cu unghi mort la viteză mare și au o disipare mai uniformă a căldurii și o performanță mai puternică decât fusurile electrice obișnuite răcite cu aer.

4. Această mașină adoptă funcționarea absolută, fără a fi nevoie să reveniți la punctul inițial pornit și oprit, economisind timp și forță de muncă.

5. Design flexibil al rândului de cuțite, selecție liberă.

6. Suportul opțional pentru scule de alezat și mașina integrată cu cap de putere interschimbabil pentru arborele secundar pot fi realizate cu ușurință

7. Alimentare neîntreruptă pentru 24 de ore, eficiență ridicată și economie de muncă

Brief Introducere:MRseries sunt strunguri elvețiene de precizie CNC de mare viteză, care au capacitatea de strunjire și frezare. Sunt echipamente de procesare de înaltă precizie, cu gamă largă și practice. Acest tip de mașină-uneltă este potrivită pentru piesele „arbo subțire” cu o lungime și un diametru relativ mari. Sarcini de prelucrare cu volum mare, multi-varietate și de înaltă precizie a pieselor „mici” și „anormale”. Folosit pe scară largă în diferite piese de arbore de înaltă precizie, multi-loturi, în formă complexă în medical, aviație, aerospațial, militar, automobile, motociclete, comunicații, refrigerare, optică, electrocasnice, microelectronică, electronică, ceasuri, telefoane mobile și alte industrii Și prelucrare complexă de precizie și piese mici.

Funcţiuni:MR32-5 Strungul CNC de tip elvețian este echipat cu un sistem de axă din spate (adică, contra-ax). Arborele principal și contraarborele pot fi rotite sincron, ceea ce rezolvă procesarea spatelui piesei și îmbunătățește și mai mult eficiența prelucrării. Acest echipament poate completa automat cercul exterior, găurirea frontală, filetarea frontală, găurirea frontală, filetarea, canelarea, găurirea orizontală, frezarea și frezarea cu fante ale pieselor arborelui, cum ar fi oțel carbon, oțel inoxidabil și cupru. , Tapare radială, tăiere, strunjire pe spate, găurire pe spate, găurire pe spate, filetare pe spate și alte prelucrari de precizie.

2,TParametrul tehnic

Strung CNC elvețian cu ax dublu MR32-5II

Sistem	Taiwan SYNTEC	Syntec210TB-A
	Canal de control	Canal dublu
	Unitate de setare minimă	0,001 mm
Prelucrare	Diametru maxim de prelucrare	32 mm
	Durata maximă de procesare la un moment dat	Cu bucșă de ghidare	260 mm
		Fara tufa de ghidare	1:2.5D（Dia:Lungime）
	Diametru maxim de găurire ax principal	Axul principal ax	ER20	Φ13mm
			ER16	Φ10mm
			ER11	Φ7mm
	Masurarea maximă a arborelui principal Dia	Axul principal ax	ER20	M12
			ER16	M8
			ER11	M6
	Cap de putere max forare Dia	Radial	Φ10mm
	Cap de putere max atingere Dia	Radial	M8
	Diametru maxim de găurire sub ax	Subfus axial	Φ10mm
	Tapirea maximă a arborelui secundar Dia	Subfus axial	M8
Instrument	Dispunerea scaunului sculei	Scaunul pentru scule în sus
	Instrument de rotire a arborelui principal	6 bucăți	6 bucati 16X16mm
	Cap de putere rotativ pe partea axului principal	5 bucăți	5 bucăți ER16
	Fața de capăt a arborelui principal scaun de sculă fix	4 piese	3 bucăți ER11/ER16+1 bucată ER20
	Fața de capăt a arborelui secundar scaun de sculă fix	4 piese	ER11/ER16
Principal Ax	Tipul principal/subfus	Ax electric incorporat racit cu ulei
	Viteza axului principal / secundar	8000 rpm/min
	Indexul axului principal / secundar	0.001 grade
	Orificiul arborelui principal/subdiam	34 mm
	Înălțimea centrului arborelui principal / secundar	1060 mm
Motor putere	Puterea axului principal (nominal/maxim)	3,5kw/6.0kw
	Puterea axului secundar (nominal/maxim)	3,5kw/6.0kw
	Puterea motorului capului rotativ lateral	1,7kw
	Viteza capului rotativ lateral	5000 rpm/min
	Nr. de axe mobile	5 axe	X₁,Y₁,Z₁,X₂,Z₂
	Viteză de alimentare rapidă	24 m/min

	Puterea motorului cu axă în mișcare	0.75kw
Alte	Dispozitiv de primire a pieselor	Bar scurt	Transportor de piese colectează piese
		Bar lung	Partea din spate a axului secundar colectează piesele
	Capacitate de putere	20kW
	Presiunea aerului	Peste 0,4MPa
	Capacitate rezervor ulei de tăiere	286L
	Dimensiunea mașinii (LWH)	2.47m×1.6m×2.0m
	Greutatea strungului	3880 kg

3,SAccesorii standard

No.	NAme	QMultumesc	NOte
1	Strat protector	1
2	Semnalizare	1	Diverse semne de avertizare, plăcuțe de identificare a mașinii
3	Axul principal	2	Ax electric racire ulei
4	Scaunul rândului de scule de rotire	1	Scaunul pentru scule în sus
5	Suport lateral pentru scule electrice	1
6	Scaun de găurire față de capătul axului principal	1
7	Scaun de găurire la capătul axului secundar	1
8	Bucșă de ghidare rotativă activă	1
9	Sistem pneumatic	1	Taiwan AIRTAG
10	sistem de răcire	1	pompă YUNHAI
11	Sistem de lubrifiere	1	Japonia HERG
12	Sistem electric	1	Schneider
13	Dispozitiv de recepție a materialului	1	Dispozitiv de primire a materialului / Dispozitiv de ajutor material lung
14	Iluminarea strungului	1	DC24V
15	Lumină de avertizare în trei culori	1
16	Cutie specială de scule	1	Instrumente speciale incluse

4,Marca principală de accesorii și locul de origine

Nume	Originea si marca
Sistem de operare	Taiwan SYNTEC
Ax și driver	Ax electric racire ulei
Ținând	Japonia NSK
Șină de ghidare	Japonia THK/Taiwan Hiwin/Taiwan PMI
Șurub de ghidare	Japonia THK/Taiwan Hiwin/Taiwan PMI
Servo motor	Taiwan SYNTEC
Sofer de motor	Taiwan SYNTEC
Componente electrice	Germania Schneider
Sistem de lubrifiere	Japonia Herg
Releu	Japonia Omron
Comutator cursă	Japonia Omron
Supapă magnetică	Taiwan Airtag

5,Csistem ontroller

Taiwan SYNTEC

Controlul axei, legarea axei

Conversie engleză/metrică

Compensarea erorii de pitch

Funcționare automată, funcționare MDI, avans JOG

Funcționare uscată, blocare unică, sărire bloc, oprire selectivă

G00 poziționare rapidă

Interpolare liniară și circulară (G01, G02, G03)

Pauza programabila（G04）

Anulare continuă a vitezei de avans, anulare a vitezei de avans JOG

Control constant al vitezei liniei

Programare zecimală

Programare valoare absolută/valoare incrementală

Ciclu conservat

Compensarea sculei

Afișarea stării

Display de autodiagnosticare

Afișaj informații despre alarmă și funcționare

Afișaj chineză/engleză

Ecran LCD color de 8,4".

* În funcție de factori precum actualizările/actualizările/optimizările echipamentelor, unii dintre parametrii și conținutul de mai sus pot diferi, sub rezerva contractului propriu-zis
